Схема усиления ленточного основания — армировка по шагам

Процессы, происходящие в грунте, например, морозное пучение, растягивают ленточный монолитный фундамент в разные стороны. Бетон без армирования не выдерживает такие нагрузки, так как он удлиняется без разрыва только на 0,2‒0,4 мм. Сталь растягивается на 4‒25 мм без ущерба, поэтому железобетонная конструкция гораздо прочнее. Для качественной работы этой системы важно рассчитать схему и правильно выполнить армировку. Сделать это можно самостоятельно, главное — не нарушать требований инструкции.

Пошаговое руководство по армированию

1. Рисуют чертеж.

Перед расчетом материалов составляют схему, которая соответствует строительным нормам. Арматура для фундамента делится на рабочую и конструкционную. Первая группа работает на растяжение, а вторая сохраняет форму каркаса во время заливки.

Для мелкозаглубленного ленточного фундамента хватит двух рядов продольной рабочей арматуры вверху и внизу, в середине вставляют для прочности при бетонировании. Заглубленную ленту армируют равномерно, максимальное расстояние между продольными стержнями — 40 см. В обоих случаях основная роль вертикального армирования — поддержка каркаса, поэтому для него выбирают пруты с меньшим диаметром. Если высота ленты двухэтажного дома больше 70 см, для прочности связывают бетонную подготовку и фундамент.

Минимальные расстояния между элементами:

Между вертикальными прутьями — не более 50 см.
Защитный слой бетона — 3‒5 см, если под основанием есть бетонная подготовка; 7 см, когда ее нет.
Расстояние между продольной арматурой — не менее 3‒6 см, в зависимости от количества стержней в ряду, и не более 20 см.

Углы и места соединения внешней и внутренней ленты испытывают большие нагрузки. Внимательно изучите чертежи и схемы армирования ленточного фундамента. Для углов используют П- и Г-образные схемы. Чтобы их выполнить, стержни предварительно сгибают, так как вязка отдельных элементов в этих местах приводит к расслаиванию бетона и сколам. Поперечную арматуру в таких зонах ставят в 2 раза чаще.

2. Выбирают и рассчитывают материалы.

Чаще всего используют класс A-III (А400‒А500) ребристой арматуры с диаметром 6‒16 мм, так как она лучше схватывается с бетоном. Для вертикальных хомутов в ленточном фундаменте иногда берут гладкие A-I‒A-II. Диаметр зависит от веса и конструкции фундамента, ниже приведены минимальные размеры сечений для каждой цели. Если вы делаете схему армирования тяжелого строения, поручите выполнение расчетов проектировщикам. Правильно рассчитать нагрузки и выбрать оптимальный диаметр и количество стержней самостоятельно сложно.

Минимальный диаметр, мм

3. Очищают поверхность основания от лишнего мусора, размечают месторасположение каркаса.

4. Сгибают стержни для хомутов и углов.

Нет единой последовательности укладки арматуры, выбор зависит от площади и количества работников. Для небольших оснований элементы сначала связывают, а потом частями размещают их в траншее. Но так устанавливать каркас своими силами тяжело, особенно если предстоит выполнить армирование ленточного фундамента большой площади. Поэтому дальше мы разберем порядок укладки, который часто используют небольшие строительные бригады.

5. Устанавливают хомуты на бетонные подставки или фиксаторы-лягушки. Чтобы каркас не смещался, через него пропускают туго натянутую веревку или привязывают каждый элемент к опалубке.

6. В конструкцию вставляют продольные стержни и фиксируют их на лягушках.

7. Выполняют армирование углов, если для этого используют дополнительные элементы.

8. Вяжут или спаивают всю конструкцию. Подробнее о способах соединения — в разделе рекомендации.

9. Устанавливают фиксаторы между стенками опалубки и арматурой.

10. Проверяют прочность и отклонения от осей, чтобы ленточный фундамент не покосился со временем.

Действительно рабочий законный способ экономии.
Это нужно знать каждому!

Нюансы работ

1. Расчет материалов армирования.

Предусмотрите, чтобы арматуры хватило на нахлест (30‒50 мм). Стандартная длина стержня 11,7 м. Не заказывайте обрезки, так как трудоемкость работы повысится, а рассчитать нужное количество будет невозможно, ведь арматуру продают в килограммах.

Стержни спаивают, вяжут или скрепляют муфтами. Лучше вязать элементы армировки, а не паять, так как прочность каркаса падает, особенно если оставить его без бетона во влажную погоду. Чтобы сократить расход арматуры для ленточного фундамента, применяют муфты, так как для пайки рекомендуется соединять пруты с нахлестом 10‒15 см, в зависимости от диаметра. Если их вяжут, длина места скрепления составляет 10 диаметров для марок бетона от М300 и 15 — для М200.

Вязать можно с помощью крючка, специального пистолета и шуруповерта или дрели с насадкой из гвоздя. ПроцСхема усиления ленточного основанияесс ручной вязки крючком занимает много времени.

3. Сгибание стержней.

В продаже есть станки, чтобы согнуть арматуру, но они стоят дорого, поэтому мастера придумали разные способы для изготовления хомутов самому. Например, приваривают два уголка к ровной вертикальной поверхности, вставляют туда прут и гнут, надевая на него трубу. Арматуру с диаметром 6‒8 мм осилят тиски. Если у вас есть смекалка, реализовать идею с двумя параллельными уголками будет легко. Главное, чтобы все углы были прямые, а стороны хомутов находились в одной плоскости, иначе ленточное основание не будет надежным.

4. Подготовка элементов армировки.

Стержни слегка намачивают за пару дней до заливки, чтобы увеличить сцепление стали с бетоном, но перед этим обязательно удаляют отслоившуюся ржавчину металлической щеткой.

Когда люди без опыта армируют конструкцию своими руками, часто они не смотрят руководство и совершают типичные просчеты, это приводит к печальному результату.

Строительство ленточного фундамента

Если вы давно мечтаете обзавестись частным домом, и теперь серьёзно подумываете о выборе подходящего основания для него, то вас наверняка заинтересует, как сделать ленточный фундамент. Именно этот тип фундамента остаётся одним из самых популярных при частном строительстве. Он позволяет возводить не только деревянный, но и кирпичный дом, качественно и равномерно распределяя нагрузку на грунт.

Ленточный фундамент прекрасно показывает себя как на нормальных, так и на болотистых почвах. При этом на монтаж уходит сравнительно немного времени и материалов. Для многих людей очень важно то обстоятельство, что цена данного фундамента значительно ниже, чем, например, у монолитного. Это и обуславливает высокую популярность ленточного основания.

Типы ленточного фундамента и их преимущества

Ленточный фундамент бывает двух типов: монолитный и сборный. Монолитный можно получить путём заливки формы опалубки жидким бетоном. Сборный фундамент, как понятно из названия, собирается на месте будущего строительства из готовых железобетонных блоков.

Существует также кирпичный ленточный фундамент. Но он не всегда может полностью отвечать требованиям владельцев по долговечности. Дело в том, что обычный кирпич довольно плохо работает в условиях повышенной влажности. Он вполне может покрыться сетью трещин через 7-10 лет и рассыпаться через 12-15 лет. Чтобы этого не произошло, необходимо обеспечить ему очень качественную гидроизоляцию.

Немаловажно и то, что кирпич остаётся довольно дорогим строительным материалом. Поэтому стоимость ленточного фундамента из кирпича значительно выше, чем у монолитного. Поэтому назвать этот фундамент распространённым нельзя. Так что, остановимся на монолитном и сборном вариантах.

При выборе типа ленточного фундамента учитываются нагрузки, передаваемые весом здания на тот или иной участок основания, факторы, влияющие на несущую способность грунта, экономические аспекты строительства.

Подробный чертёж сборного ленточного фундамента

Сборные фундаменты технологичнее, хотя и предполагают использование большего количества грузоподъёмной техники и более дорогих комплектующих материалов. Они менее устойчивы к деформации подстилающего слоя, поэтому в качестве компенсации возникающих напряжений, совместно со сборными элементами могут устраиваться монолитные пояса.

Монолитные фундаменты позволяют создавать неразрезную конструкцию, работающую как одно целое в пределах своих конструктивных возможностей. Однако они являются достаточно трудоёмкими, требуют значительного объёма работ на строительной площадке по устройству опалубок и армирования.

Проект ленточного фундамента из кирпича

Монолитный или бетонный ленточный фундамент обходится значительно дешевле. Однако весь процесс занимает довольно много времени – около месяца. Если же вы отдадите предпочтение сборному фундаменту, то установка может быть завершена за считанные дни. Но цена строительства будет значительно выше.

Какой параметр важнее – быстрота строительства или экономия? На этот вопрос сможете ответить только вы сами.

Расчет и проектирование основания

Прежде чем приступать к постройке фундамента или даже земляным работам, нужно выполнить всю бумажную часть. Ведь без готового проекта невозможно построить качественный, надёжный фундамент, который прослужит вам многие годы.

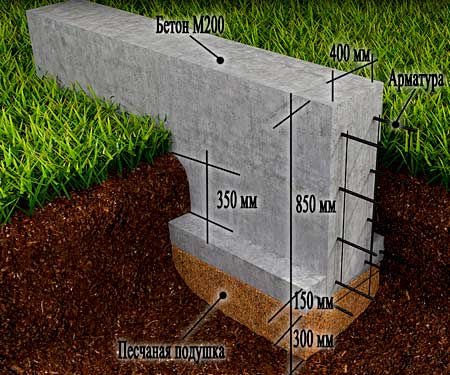

Начиная расчёт ленточного фундамента, вы должны иметь чертёж будущего дома. Только в этом случае вы сможете правильно рассчитать размеры, ширину и форму фундамента. Имея готовый проект дома. спроектировать фундамент довольно легко. Достаточно запомнить, что ширина ленточного фундамента должна быть на 10-15 сантиметров больше, чем ширина стен, которые будут на него опираться.
Сам фундамент должен пролегать не только под внешними, но и под всеми несущими стенами.

Необходимо заблаговременно определиться с глубиной залегания фундамента – без этого вы не сможете рассчитать необходимое количество материала, который понадобится для строительства. Для этого вам придётся узнать глубину промерзания грунта в вашем регионе. Сделать это можно в любой строительной компании, расположенной в вашем городе. Глубина залегания фундамента должны быть на 20-30 сантиметров ниже глубины промерзания грунта. В этом случае опасность повреждения основания из-за пучения грунта будет сведена к минимуму.

Впрочем, если вы имеете такую возможность, лучше будет доверить расчёт ленточного фундамента специалистам. Да, придётся заплатить за эту работу несколько десятков тысяч рублей, зато в этом случае вы будете уверены, что расчёты произведены точно.

Таблица расчёта ленточного фундамента

Проектирование ленточного фундамента включает в себя не только технические расчёты несущей способности, но и учёт всех экономических и технологических факторов, позволяющий максимально сократить расходы на его возведение. Каждый вид ленточного фундамента позволяет осуществить выбор наиболее оптимального способа его устройства.

Например, монолитный фундамент может выполняться не только из товарного бетона, но и с применением забутовки из местных доступных материалов.

Сборные фундаменты не всегда обязательно делать из массивных стандартных фундаментных блоков или подушек, можно заменить их относительно лёгким мелкоштучным материалом, позволяющим уменьшить объём монтажных работ. Квалифицированное проектирование ленточного фундамента, помимо обеспечения эксплуатационных свойств и долговечности здания, позволит сберечь ваши материальные ресурсы.

Проект ленточного фундамента под дом из брёвен

Если вы планируете построить одноэтажный кирпичный или деревянный дом можно пытаться самостоятельно спроектировать ленточный фундамент под дом. Сравнительно небольшие нагрузки от конструкции делают это довольно безопасным.

Подготовка к строительству на участке

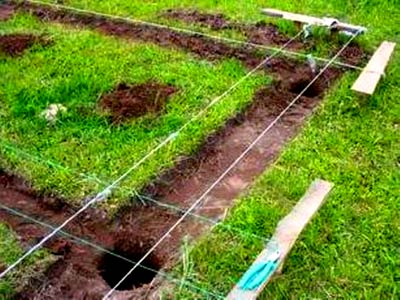

Следующий этап – разметка на местности. Для этого вам нужно будет запастись тонким, но прочным капроновым шнуром, обычной штыковой лопатой и несколькими деревянными колышками.
Заранее стоит решить, как именно будет располагаться ваш дом на участке. Исходя из этого, приступайте к работе.

Чертёж армирования ленточного монолитного фундамента

Для начала очистите от травы участок, где будет вестись строительство. Для этого достаточно снять дёрн слоем в 5-7 сантиметров. Выбрасывать землю не стоит – она пригодится при обустройстве клумб.
Теперь определитесь с любой отправной точкой – лучше всего для этого подойдёт один из углов будущего дома. Вбейте в землю пару колышков на расстоянии, равном ширине будущего фундамента. При помощи рулетки отмерьте нужное расстояние и точно так же пометьте все углы. После этого переходите к несущим стенам.

Вымерять необходимо очень тщательно, ошибка может привести к разрушению дома, несущие стены которого не будут совпадать с фундаментом. Когда все колышки, обозначающие несущие стены и местоположение фундамента вбиты, осталось только натянуть прочный шнур, чтобы окончательно определить фронт земляных работ.

Наступает один из самых тяжёлых этапов, из которых состоит устройство ленточного фундамента – земляные работы.

Нужно прорыть траншею, ширина которой будет определяться по расстоянию между натянутыми шнурами. Однако лучше сделать ширину сантиметров на 7-10 больше, если вы планируете построить монолитное основание – необходимо предусмотреть место для опалубки. Если вас больше интересует железобетонный фундамент из блоков, то можно обозначить границы точно под шнурами.

Глубина траншеи должна быть на 20-30 сантиметров больше, чем уровень промерзания почвы. Такая глубина закладывания ленточного фундамента позволяет снизить опасность повреждения конструкции из-за сезонного изменения уровня почвы, а также глубокого промерзания в холодное время года. На стабильных почвах можно использовать мелко заглубленный ленточный фундамент.

К сожалению, во многих регионах нашей страны наблюдаются болотистые и пучинистые почвы. В таких случаях мелко заглубленный ленточный фундамент неспособен качественно справляться с поставленными задачами.

Теперь необходима песчаная подушка. В траншею нужно засыпать песок. Причём, после разравнивания он должен создавать слой толщиной не менее 10 сантиметров. Именно такая подушка позволяет максимально равномерно распределить всю нагрузку от дома. Такое основание ленточного фундамента считается оптимальным.

На этом процесс подготовки можно считать завершённым. Начинается само устройство ленточного фундамента.

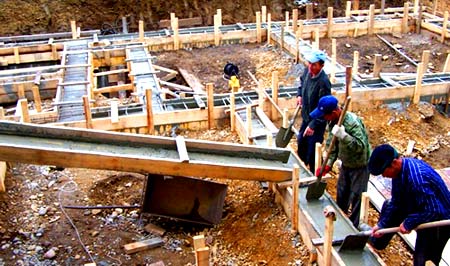

Заливка монолитного фундамента

Технология заливки данного фундамента довольно проста. Необязательно иметь какие-то узкоспециализированные навыки, чтобы справиться с этой работой. Главное, знать теоретическую часть и заранее подготовить весь необходимый материал и инструменты. Кроме самого бетона вам понадобятся металлические пруты (с их помощью вы выполните армирование ленточного фундамента) и материал для опалубки. Это могут быть доски, фанера, жесть и любой другой ровный и достаточно прочный материал. Также нелишним будет строительный полиэтилен – он обеспечит непроницаемость опалубке.

Установите опалубку в траншеях. Расстояние между элементами должно быть минимальным.

Пример армирования ленточного фундамента

Если щели между досками или кусками жести довольно велики, и существует опасность, что жидкий бетон будет выливаться через них, лучше покрыть их полиэтиленом – стоит он недорого, зато опалубка для ленточного фундамента станет полностью водонепроницаемой.

Следующий этап – подготовка каркаса. Вам понадобится арматура для ленточного фундамента. Используя вязальный пистолет, сварку или обычную проволоку, сформируйте из арматуры каркас. Длина, ширина и высота зависят от размеров будущего основания дома. Готовый каркас погрузите в траншею. Теперь, после засыхания бетона, вы получите железобетонный фундамент.

Армирование ленточного фундамента позволяет придать ему прекрасные физические характеристики. Железобетон, в отличие от бетона, может выдерживать значительные нагрузки не только на сжатие, но и на растяжение, и на изгиб.

Проект ленточного фундамента с отверстиями под коммуникации

В районах с проблемной почвой это очень важно

Теперь начинается заливка ленточного фундамента. Очень серьёзно стоит подходить к выбору марки бетона. Специалисты рекомендуют выбирать бетон марки не ниже М400. Если же у вас есть возможность потратить на строительство большую сумму, лучше отдать предпочтение бетону М500.

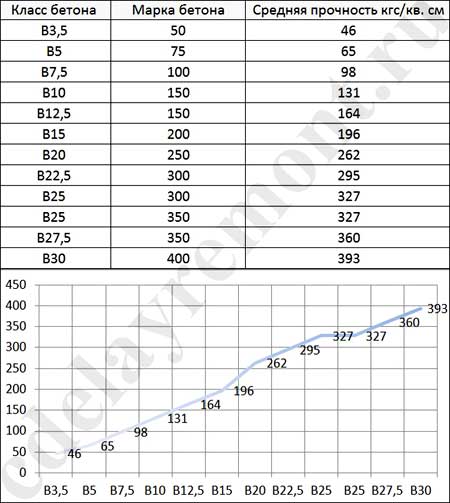

Разница в стоимости между М400 и М500 сравнительно невелика, зато в этом случае вы будете уверены, что купили лучший бетон для ленточного фундамента. Чтобы замесить нужное для монолитно-ленточного фундамента количество бетона, используйте бетономешалку. Траншея будет заполнена за считанные часы. Бетон должен образовать монолитную конструкцию, отличающуюся высокой прочностью.

После заливки бетона необходимо подождать 25-28 дней. За это время он наберёт достаточную прочность, и опалубка для ленточного фундамента может быть снята. Теперь осталось только обеспечить бетону надёжную гидроизоляцию. Проще всего использовать для этого специальную мастику. Лучше покрыть бетон в два слоя – этим вы обеспечите ему действительно надёжную защиту от влаги, а значит, фундамент сможет прослужить вам многие десятилетия, не доставляя ни малейших проблем.

Вот и всё. Ленточный монолитный фундамент готов к возведению вашего дома.

Всё о строительстве сборного фундамента

Выполнить такую работу без использования подъемного крана практически невозможно. Железобетонные элементы имеют вес в сотни килограмм, и переносить их вручную не получится. Из-за этого цена такого фундамента достаточно высокая.

Очень серьёзно следует подойти и к выбору подходящих элементов. Современный рынок строительных материалов предлагает разные блоки, размеры и виды которых значительно различаются. Так что нелишним будет проконсультироваться у специалистов. И всё же, далеко не всегда удаётся подобрать оптимальный вариант. Стандартный материал, который производится на заводах, может не совсем отвечать вашим требованиям.

Схема устройства сборного ленточного фундамента

Например, вам нужны плиты шириной 35 сантиметров, а завод производит плиты шириной 30 и 40 сантиметров. Что ж, придётся переплатить и приобрести плиты, ширина которых составляет 40 сантиметров. В этом случае вы получите прочное основание, способное принимать всю нагрузку от конструкции.

Элементы фундамента располагаются как можно ближе друг к другу. Профессионалы даже рекомендуют использовать толстую проволоку, чтобы соединить между собой блоки. Специально для этого в железобетонных изделиях предусмотрены металлические проушины. После укладки последнего элемента, все пустоты заливаются бетоном.

Да, эта технология более затратная и тяжёлая. Зато сборный фундамент сможет переносить огромные нагрузки. Кроме того, на большинство ЖБИ компания-производитель даёт соответствующие гарантии. Немаловажно и то, что эти изделия, благодаря производству в строго определенных условиях, не боятся повышенной влажности. И технология строительства сборных фундаментов не предусматривает использования гидроизоляции.

Схема сборного прерывистого фундамента

Поэтому на строительство ленточного фундамента из готовых элементов уходит в среднем на 20 дней меньше, чем на заливку монолитного основания.

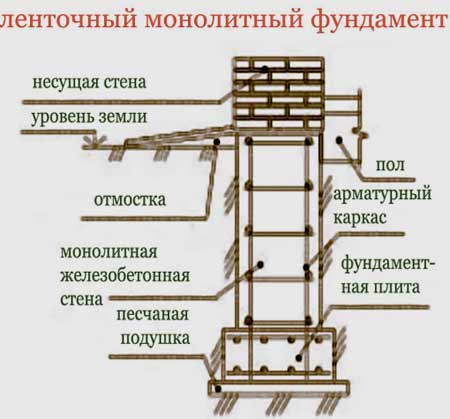

Чертёж монолитного ленточного фундамента и его возведение

Без проектной документации невозможно возведение загородного коттеджа. Для строительства садового домика проект не требуется. Однако без эскиза не получится разметить пятно застройки. Поэтому владельцу участка необходимы минимальные познания в проектировании, советы профессионалов для отдельных этапов строительства.

Как изготовить чертеж фундамента?

На начальном этапе необходимо определиться с габаритами здания, получив четыре оси наружных стен. Затем в проект добавляются оси внутренних несущих стен, тяжелых перегородок с учетом факторов:

ограждающие конструкции должны выдерживать вес облицовок, перекрытий, стропильной системы, кровли
при выборе стенового материала, которому необходима защита от намокания, солнечного ультрафиолета, облицовка рациональнее использовать вентилируемый фасад с заложенным внутрь него утеплителем
затем производится сбор всех нагрузок на фундамент, грунт под ним (вес конструкционных, облицовочных материалов кровли, перекрытий, стен, ветро-снеговых нагрузок)
после чего, можно вычислить ширину подошвы

Затем на эскизе достаточно добавить две линии (внутрь, наружу периметра) от осей ленточного фундамента. По этим шнурам будут монтироваться щиты опалубки, струна по осевым линиям позволит контролировать отклонения геометрии монолитного фундамента.

Простейший метод проектирования

При расчете отдельных элементов ленточного фундамента потребуются таблицы СП 22.13330 или Руководства В. С. Сажина. Технология расчета ширины ленты имеет вид:

подсчет сборной нагрузки
определение грунта визуально либо скатыванием в жгут
деление полученной цифры на расчетное сопротивление грунта, взятого из таблиц для конкретной почвы на участке (минимальное значение для компенсации возможной ошибки)

Глубина залегания для МЗЛФ составляет 0,3 – 1 м в зависимости от УГВ. Заглубленные ленты опускают ниже отметки промерзания на 0,4 – 0,6 м. Высота цокольной части фундамента зависит от предпочтений застройщика:

при заливке ленты на отметке 10 – 20 см от уровня земли можно выполнить пол по грунту, резко сократив бюджет строительства
при подъеме на 40 – 60 см используется перекрытие по балкам или плита, в цокольной части необходимы продухи вентиляции
если планируется подземный этаж, высота цокольной части зависит от уровня чистового пола в нем

По результатам расчетов можно изготавливать чертеж для выноса осей в пятно застройки, проведения земляных работ.

Эскиз ленточного фундамента

Для точного чертежа монолитного фундамента необходим доступ к профессиональным графическим редакторам Автокад, Компас, Солид Ворк, Архикад. Поэтому для садовых построек чаще используют бумажные эскизы. На нем необходимо отметить оси стен, вспомогательные конструкции (печь, внутреннюю лестницу, крыльцо, камин), прочертить контуры фундаментной ленты.

Схема армирования

Для любого ленточного фундамента необходимо армирование, если предполагается изготовление монолитной конструкции по месту. Схему расположения нижнего, верхнего арматурного каркаса можно изобразить на этом же чертеже. Она понадобится для составления сметы при покупке прутков, проволоки, прокладок, подставок. При вычерчивании схемы необходимо учесть:

запрещена стыковка стержней в углах внахлест, арматура изгибается под прямым углом, стыкуется внахлест на соседней стороне ленты
при наращивании прутков по длине перехлест должен быть 60 – 70 см
в сопряжениях стен стержни стыкуются аналогично углам (изгиб, запуск на соседнюю сторону)
защитный слой (расстояние от поверхности бетона до арматуры) составляет 1,5 – 4 см

При ширине ленты меньше 15 см достаточно одного прутка в каждом поясе. В широких лентах минимальное расстояние между стержнями (в свету) должно быть больше 35 мм (низ), 40 мм (верх). Арматура необходима в нижней части у подошвы, возле верхней грани конструкции. В средней части ленту армируют только при ее большой высоте (от 0,7 м).

Технология строительства

Для монолитного фундамента применяется стандартная методика строительства, состоящая из этапов:

натурный вынос осей
отрывание траншей/котлована
отсыпка фундаментной подушки
гидроизоляция подошвы
монтаж опалубки
армирование
бетонирование
поверхностная гидроизоляция

Для снижения сил пучения утепляется отмостка, боковая поверхность ленты, на уровне ее подошвы укладываются дрены. На каждом этапе имеются нюансы, позволяющие снизить объем работ, повысить ресурс конструкции.

Разметка, котлован

Перед выносом осей в пятно застройки необходимо расположить здание на участке для нормальной эксплуатации инженерных систем, плодородного слоя, самого жилища. Например, с уличной стороны часто присутствует парковка, септик наружной канализации требует периодического опорожнения, поэтому так же размещается ближе к улице. Он должен отстоять от фундамента на 4 м минимум для обеспечения санитарной зоны.

Здесь же монтируют столбы ЛЭП, колодцы с запорной арматурой для подключения в центральные системы жизнеобеспечения. Парадный фасад чаще всего развернут в сторону проезжей части. После этого достаточно произвести разметку ленточного фундамента по схеме:

первая стена – начальный угол в 3 м от границ участка, ость в 5 м от красной линии (уличная дорога)
боковые стены – перпендикулярно первой оси (построение способом треугольника с 4,3 м катетами, 5 м гипотенузой)

Углы последней стены (задний фасад дома) получаются автоматически. Во время земляных работ, изготовления фундаментной подушки шнур приходится периодически снимать. Чтобы избежать повторных измерений, рекомендуются обноски – горизонтальный брусок между двух колышков. На каждую ось их нужно 2 штуки, по широким планкам можно натянуть сразу три струны (боковые грани фундамента, ось стены).

Подушка, опалубка

Слой нерудного материала под подошвой ленты монолитного фундамента предназначен для замены пучнистого материала, выравнивания дна траншеи. Наиболее популярна схема подосновы:

песок 20 см + щебень 20 см – уложены на геотекстиль, обернуты им сверху после трамбовки каждых 10 см
щебень + песок (толщина аналогична) – более удобный вариант, добавляется лишний слой геотексиля между этими материалами, зато не нужно заливать подбетонку при укладке рулонной гидроизоляции
песок 40 см либо щебень 40 см – первый вариант только при низком УГВ, второй при высоких грунтовых водах

Рулонная гидроизоляция (обычно гидростеклоизол) укладывается в 2 – 3 слоя с выпуском, чтобы после бетонирования ее можно было завернуть на боковые грани ленты. Опалубка монтируется поверх нее, лучше применять материалы, которые можно будет использовать повторно (ОСБ, фанера, доска обрезная).

Вертикальные щиты, высота которых больше проектной отметки на 5 см, подпираются к бортам траншеи, земле, скрепляются перемычками (шпильки, брусок). В подземном уровне необходимо оставить отверстия для ввода инженерных систем, в цокольной части продухи вентиляции. Для этого сквозь щиты пропускают трубы, которые остаются в бетоне для гильз либо вытаскиваются при распалубке.

Армирование, заливка

Аромокаркас ленточного фундамента обычно двухуровневый. Для легких построек достаточно двух рифленых прутков в верхнем поясе, двух в нижнем. Для фиксации стержней внутри опалубки применяют прямоугольные хомуты, выгнутые из гладкой 6 – 8 мм арматуры, к которым привязывают проволокой продольную арматуру. Основными требованиями являются:

разбежка стыков в соседних рядах на 60 см минимум
изгиб на углах
нахлест от 60 см

Нижние стержни опираются на полиэтиленовые подставки или бетонные подкладки для обеспечения защитного слоя. заливка происходит по стандартной технологии с уплотнением по кольцу каждых 60 см бетона для удаления воздуха.

Гидроизоляция, дренаж

Для монолитного фундамента. частично или полностью погруженного в землю, необходима защита от влаги. Ее осуществляют несколькими способами:

гидроизоляция наружных граней ленты – пенетрирующие продукты, обмазка битумной мастикой, оклеивание Гидростеклоизолом либо два последних варианта в комплексе
дренажная система – размещается по периметру на уровне подошвы ленты

В наружный периметр отмостки встраивается ливневка (дождеприемники + поверхностные лотки), с помощью которой отводятся талые, дождевые стоки.

Вышеприведенная технология годится для ленточного фундамента любого типа, заглубления. Рекомендации специалистов помогут избежать ошибок, снизить трудоемкость операций строительства. Жилище будет иметь высокий эксплуатационный ресурс, несмотря на самостоятельные расчеты.
